矿井绞车是采矿生产中的关键设备，负责人员的升降以及材料和设备的输送，被誉为“矿井的咽喉”。其运行的可靠性、安全性和经济性都至关重要。然而，传统的矿井绞车电气传动系统存在诸多问题，如能耗高、调速性能不佳以及系统可靠性差等。这些问题不仅影响了绞车的性能，还可能对矿井的安全生产造成威胁。因此，对矿井绞车电气传动系统进行升级改造显得尤为重要。
新科瑞C500变频器在郴州市某银矿矿井绞车上的成功应用，为我们提供了一个有效的解决方案。通过采用C500变频器对原绕线式异步电机转子回路串电阻的调速方式进行升级改造，不仅显著降低了系统的故障率，还大幅节约了电能，同时提升了生产效率。这一应用案例充分展示了变频器在矿井绞车电气传动系统中的显著优势。
（1）传统矿井绞车电气传动系统存在的问题
接触器在大电流环境下频繁分合，容易导致触点烧结和线圈烧毁。同时，系统的保护措施不够完善，使得电动机容易烧毁。此外，制动器承受巨大的冲击，闸皮磨损严重，可能引发抱闸不紧的问题，需要经常检修和更换。
4 高昂的维护成本
接触器、绕线式电机转子电刷和滑环需要频繁维护和更换，增加了维护成本。同时，减速机和制动器也因受到冲击而需要经常维护。转子串电阻调速方式本身的特点限制了生产效率，经常出现故障停机和维修需求，进一步加剧了维护负担。
4 矿井绞车使用C500变频器的优势
C500变频器具有出色的调速性能，启动转矩大，机械特性硬，定位准确。其运行平稳，对减速机和制动器的冲击小，减少了设备维护量，延长了提升机的使用寿命。此外，使用变频器后无需再使用接触器，绕线式电机也可以更改为鼠笼式电机使用，简化了维护流程。同时，变频器的高运行效率和对电机及系统的完善保护、监测及自诊断功能，结合PLC控制，可显著提高矿井绞车电控系统的可靠性。另外，内置调速电阻的去除也节约了电能。
3 C500变频器在矿井绞车上的应用

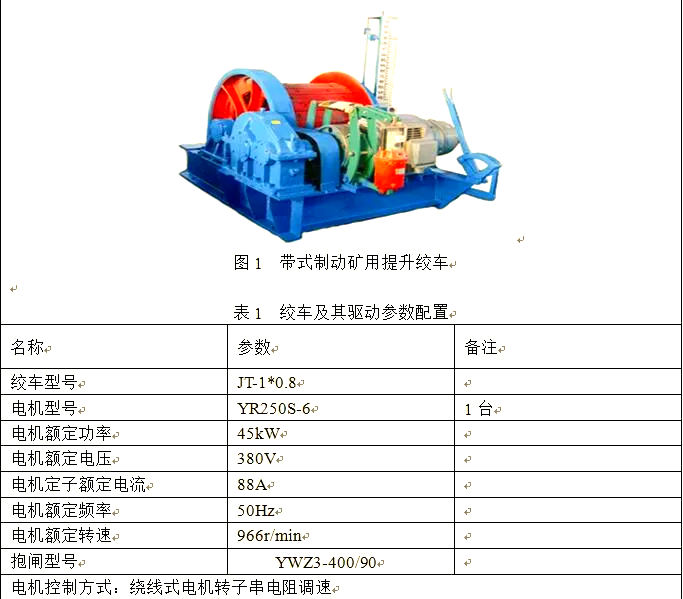

现场带式制动矿用提升绞车已成功应用C500变频器进行电气传动系统升级改造。通过改造后的系统配置如图1所示，绞车及其驱动参数如表1所示。
2 矿井绞车设备的负载特性与控制需求
针对矿井绞车设备的独特负载特性及相应的控制要求，系统配置需进行精心选择，如表2所示。
3 矿井绞车变频回馈节能改造系统
经过升级的矿井绞车系统，包含变频器、PLC、接触器、制动单元以及制动电阻等关键组件，它能够执行以下关键功能：
（1）该系统实现了变频控制方式与原有的转子串电阻工频控制方式的自由切换，且这两种控制方式之间存在电气联锁，从而确保了系统运行的安全性。
（2）改造后的系统保留了矿井绞车原有的操作方式和习惯，即凸轮控制器的档位控制和操作方式得以保留。这样，既不会干扰矿井绞车操作员的常规操作，又确保了矿井绞车的特种设备检验合格。
（3）提升机构的变频系统配备了短路、过电压、过电流、缺相、过载、过温等多种保护功能，从而最大限度地保护了矿井绞车的提升机构。
（4）在系统运行过程中，当电机拖动位能性负载下放时，电动机将进入再生发电状态。此时，制动电阻会消耗多余的电能，从而确保系统的安全稳定运行。

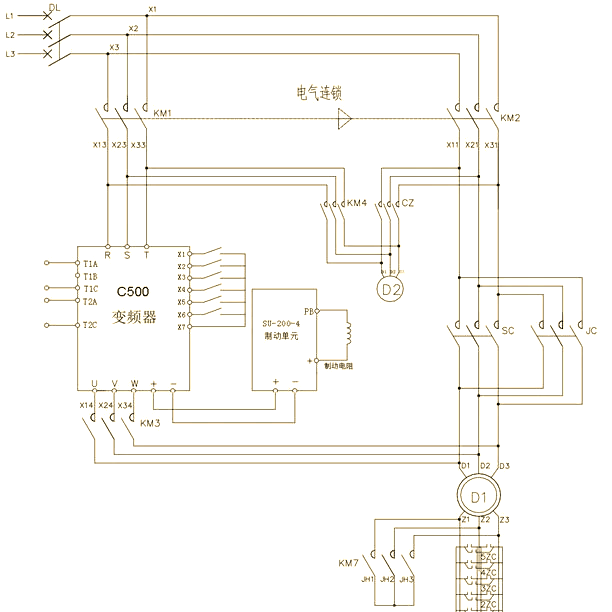

此外，系统的电气控制图如图2所示，清晰展示了各组件的连接与控制关系。
图2展示了系统的电气控制图，清晰地描绘了各组件之间的连接与控制关系。接下来，我们将进行系统调试，以确保矿井绞车变频回馈节能改造系统的顺畅运行。
4 系统调试
在设备安装完成后，首先进行控制回路和PLC程序的调试。控制回路上电，而主回路保持断电状态，以确保调试过程的安全性。这一步骤旨在验证控制回路的逻辑正确性以及各元器件的正常动作。
随后，我们将进行变频器的调试。在调试过程中，需要逐步验证变频器的各项功能。首先，将矿井绞车电机与减速机脱开，使变频器以V/F控制方式空载运行，从而确保电机能够稳定、正常地运行，同时监控变频器的输出电压和电流是否正常。
接下来，我们采用无PG矢量控制方式对变频器进行旋转型自学习，以获取电机的精确参数。完成自学习后，再次使变频器以无PG矢量控制方式空载运行，并调整相关参数，以保证电机在空载和带载条件下的稳定运行。
最后，我们将绞车电机与减速机连接起来，使变频器在带负载条件下运行。通过这一系列的调试步骤，我们可以确保矿井绞车变频回馈节能改造系统在各种工况下都能稳定、安全地运行。

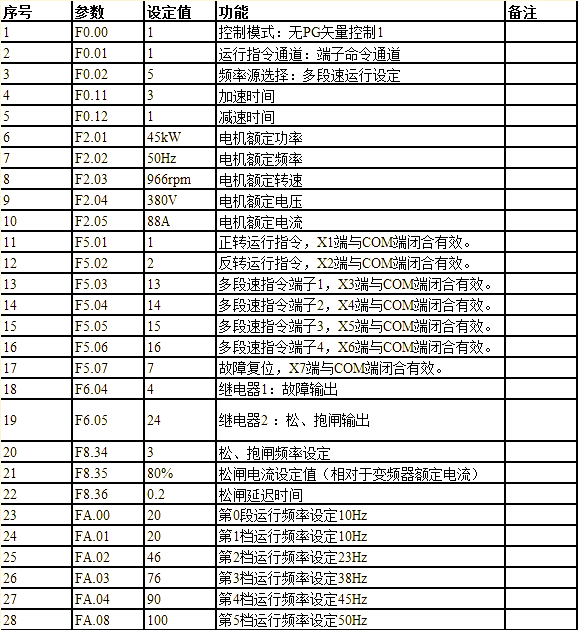

此外，变频器的部分关键参数设置如表3所示，这些参数的合理配置对于系统的性能和稳定性至关重要。
（5）进行系统联调，确保矿井绞车在空载和重载状态下，以及各档位速度都能满足要求，换挡过程顺畅，同时验证变频器和PLC系统的正常运行。此外，还需进行工频与变频的切换试验，保证切换过程无误，工频运行稳定。
5 现场图片

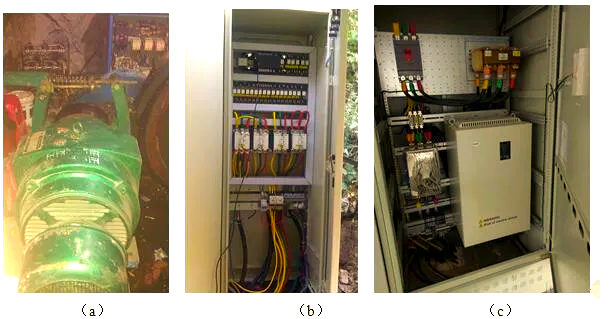

系统现场调试的真实情况如图3所示。
图3展示了系统现场调试的真实情况。经过成功的调试，C500变频器在矿井绞车上的应用不仅简化了操作，还提高了系统的稳定性和可靠性。此外，其优异的调速性能和强大的启动转矩及低频转矩输出，使得矿井绞车的自动化水平得以提升，推动了矿山行业的产业装备升级。更为重要的是，通过应用C500变频器，矿山大型设备如矿井提升绞车设备的能耗得到了显著降低，从而为矿山行业带来了显著的经济效益。
